采用國外先進顯微數碼成像技術與電子精密控制相結合，通過被檢物體360°連續旋轉，計算機精確完成顯微鏡的電動垂直升降定位、對焦照相等，自動提取圓柱體表面遺留的指紋以及槍彈痕跡圖像并將其展平為一幅精準清晰的平面圖像，完成對物證的采集、存儲、比對、建檔和輸出，整個過程均由計算機自動控制。
儀器使用過程不破壞檢材，展開圖像清晰無誤差、不變形，便于對柱體表面痕跡進行全面深入的細致觀察。
一、產品簡介：

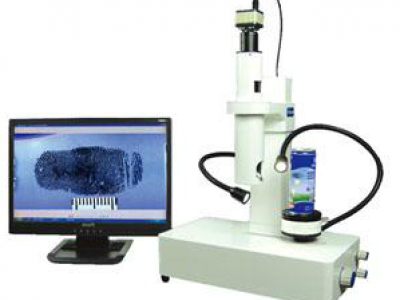

1、產品名稱：圓柱面痕跡展開攝影儀
2、產品品牌：銳盾

3、原產地： 江蘇
二、技術參數：
1、檢測對象: 各種圓柱物體如彈頭、彈殼、礦泉水瓶、啤酒瓶、可樂罐等物證上遺留的指紋、痕跡提取及動靜態比對等；
2、攝影方式：平行拍攝、垂直拍攝；
3、視頻放大倍數：4×～145×；
4、同軸度校正：由計算機自動計算位置；
5、展平控制方式：臺式電腦或筆記本電腦控制，USB2.0數據傳輸；
6、展平旋轉馬達：電磁感應馬達，360°旋轉誤差＜0.002°；
7、升降控制方式：計算機電動控制；
8、升降范圍：105mm；
9、檢測范圍：直徑5mm～112mm，高度2mm～105mm；
10、水平工作距離：167mm；
11、展平角度：0～360°，可自定義展平旋轉角度；
12、展平誤差：電磁感應旋轉馬達與計算機軟件同步自動校正，誤差＜0.001mm；
13、照明光源：雙光路亮度可調大功率LED光源；
14、工作臺：旋轉工作臺；
15、附加工作臺：彈頭彈殼展平附件；
16、圖像觀察采集：300萬像素彩色數碼CCD；
17、采集分辨率：1024×768；
18、軟件功能：展平過程動態顯示已展開角度；可測量展平后平面圖像的長度、面積、兩點間角度、標注以及任意兩點在柱體表面之間的弧度；照片與照片比對、照片與物體實時比對等；
19、照片輸出：圖像輸出（.bmp），可打印輸出、沖洗數碼照片；
20、工控機：CPU酷睿I3 3220；內存,4G、DDR3、1600以上；硬盤500G； DVD光驅；獨立顯卡1G；LED22寸液晶顯示器。
